Asimetrični solarni inverteri

Što je točno sposobnost fazne asimetrije, i koji inverteri posjeduju sposobnost smanjenja energije asimetrično? Zaronimo u to.

Kada se upuštamo u svijet solarnih sustava, često se susrećemo s zbunjujućim pojmovima, od kojih je jedan "asimetrični" energetski izlaz u inverterima. No, što to zapravo znači u praksi i je li to uopće potrebno? U kontekstu stanova ili malih samostalnih kuća, jednofazna mreža možda još uvijek bude dovoljna, ali važnost sposobnosti asimetrije dolazi do izražaja s trofaznom mrežom. Da bismo shvatili značaj, razmotrimo što trofazni sustav zapravo podrazumijeva: Suštinski, električna mreža koja opskrbljuje prosječnu obiteljsku kuću podijeljena je u tri faze. Fizički, to se manifestira kao četiri kabela koji ulaze u nekretninu iz glavne mreže, pri čemu tri od tih kabela provode struju (četvrti je neutralan, a peti služi za uzemljenje), čineći tri faze na koje su različiti potrošači raspodijeljeni. Ova raspodjela varira od nekretnine do nekretnine, obično uzimajući u obzir sigurnosne čimbenike, specifikacije električnih uređaja i osobne zahtjeve. Precizna raspodjela potrošnje korisnika od presudne je važnosti, jer neravnoteža može dovesti do isključenja osigurača, čime se sprječava preopterećenje i štite električni uređaji i mreža. No, kako se to odnosi na prosječne potrošačke navike obitelji? Razmotrimo tipičnu trofaznu električnu mrežu koja je danas uobičajena u obiteljskim kućama. Na te tri faze raspodijeljeni su potrošači i utičnice. Na primjer:

• Faza 1 (L1): Kućanski aparati (frižider, pećnica, mikrovalna)

• Faza 2 (L2): Rasvjeta i spavaće sobe

• Faza 3 (L3): Dnevna soba i garaža

ednofazne mreže sada su uglavnom ograničene na stanove i male obiteljske kuće. Za nekretnine s većim električnim zahtjevima, trofazna mreža je nužna. Međutim, postizanje jednake potrošnje na sve tri faze gotovo je nedostižno. Stoga, kada se instalira solarni fotonaponski (PV) sustav u takvim nekretninama, koji će biti integriran u okvir bruto mjerenja od 2024. godine prema Solar Plus programu, sposobnost fazne simetrije u inverterima postaje ključna. Prema bivšem sustavu neto mjerenja, prisutnost invertera sposobnog za upravljanje faznim neskladom nije bila presudna, jer su elektrodistribucijske tvrtke kupovale energiju proizvedenu iz solarnih sustava po istoj cijeni po kojoj je bila prodana. Međutim, s prijelazom Mađarske na bruto obračun od početka 2024. godine, situacija se značajno mijenja. U okviru bruto mjerenja, električna energija kupljena iz mreže košta oko 38 HUF po kWh, dok se energija vraćena u mrežu plaća samo 4 do 5 HUF po kWh od strane dobavljača. Nakon instalacije solarnih sustava, elektrodistribucija će zamijeniti postojeće brojilo novim, koji će zasebno pratiti potrošnju s mreže i energiju vraćenu u mrežu. Iako brojilo koje se koristi za bruto mjerenje odražava prethodno brojilo korišteno za godišnje balansiranje, ono prati tok energije na svakoj fazi pojedinačno. Posljedično, usklađivanje računa putem istovremenog punjenja i kupovine postaje nemoguće, jer su obje transakcije jasno evidentirane na brojilu. Ovdje na scenu stupa asimetrični inverter. Razmotrimo primjer koji uključuje 5 kW simetrični inverter:

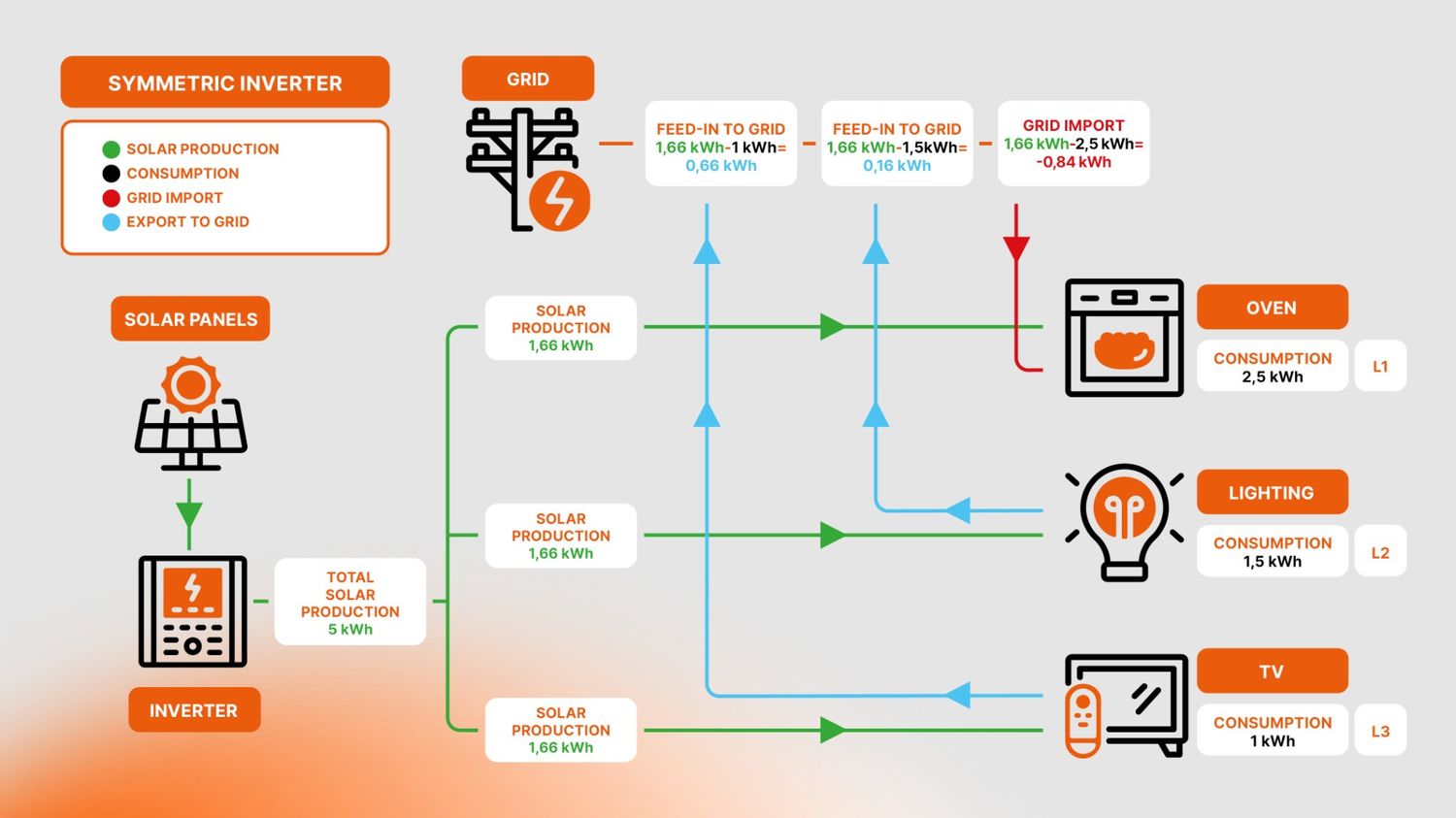

Primjer za 5 kW SIMETRIČNI inverter:

Kao što je prikazano, s ukupnom potrošnjom od 5 kW, raspoređenom asimetrično po fazama, a također s proizvodnjom od 5 kW, trošak nije nula zbog simetričnog izlaza energije invertera. Kupovina 0,84 kWh električne energije iz mreže košta oko 31 HUF, dok povrat 0,82 kWh donosi samo oko 4,1 HUF. Dakle, uz 5 kW potrošnje i 5 kW solarne proizvodnje, račun iznosi približno 27 HUF, što je nepovoljno. Suprotno tome, razmotrimo rad asimetričnog invertera:

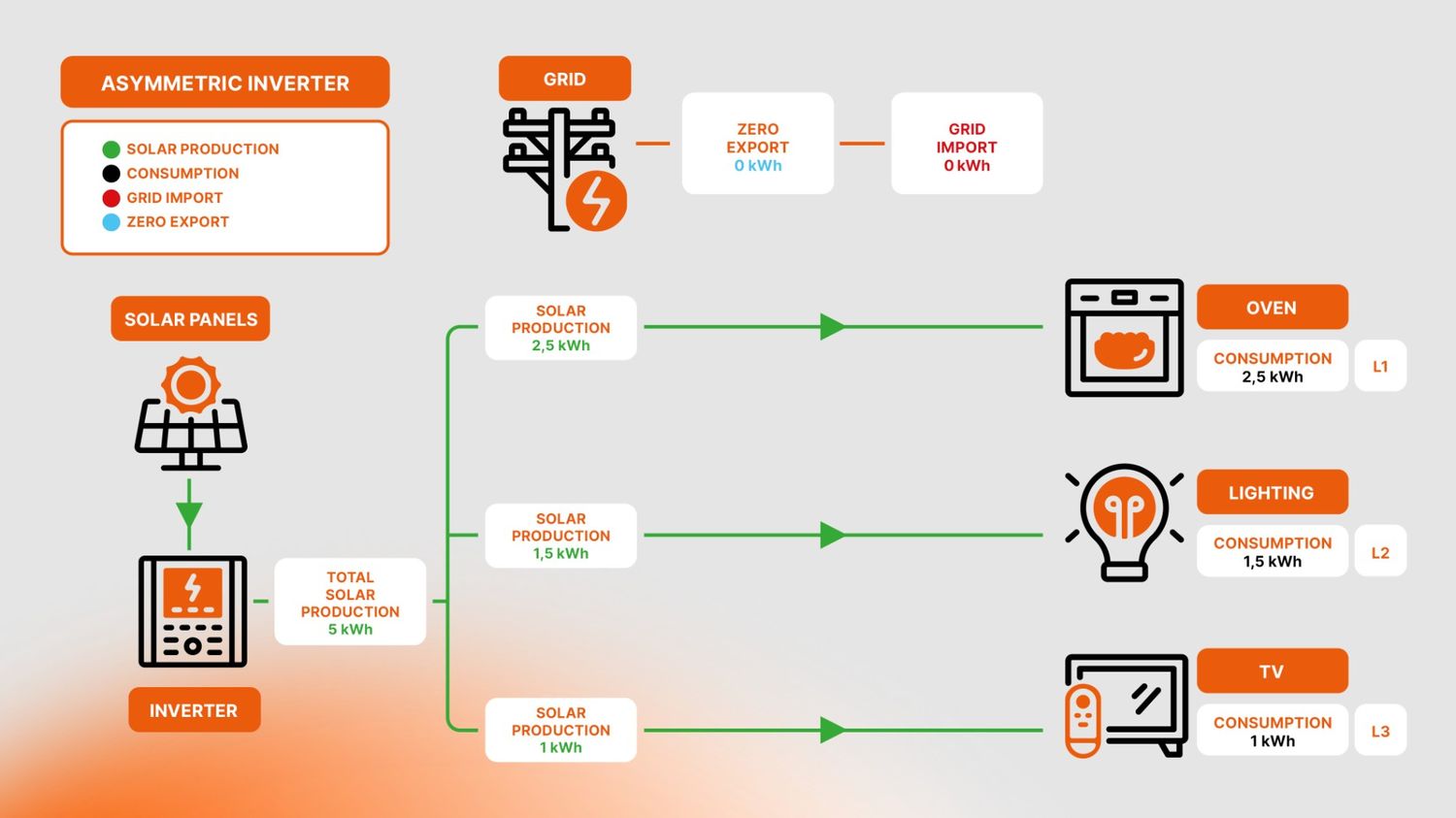

Primjer za 5 kW ASIMETRIČNI inverter:

U slučaju invertera opremljenih sposobnošću fazne asimetrije, inverter uspješno upravlja različitim potrošnjama po fazama, eliminirajući potrebu za transakcijama s mrežom. Posljedično, potrošnja se potpuno pokriva iz solarne proizvodnje, čime se eliminiraju troškovi za elektrodistribuciju. Iako je ovo trenutni primjer, potrošnja varira kroz dan, ali asimetrični inverteri učinkovitije upravljaju tim fluktuacijama. Vrijedno je napomenuti da većina asimetričnih invertera na tržištu radi s 50% učinkovitosti po fazi, što znači da mogu isporučiti polovicu svoje nazivane snage po fazi. Na primjer, 5 kW inverter može isporučiti maksimalno 2,5 kW po fazi. Međutim, učinkovitost može premašiti onu simetričnih invertera, jer je snaga optimizirano raspodijeljena po fazama. Štoviše, inverteri koji omogućuju 100% izlaznu snagu po fazi trebali bi biti dostupni već 2024. godine, prema preliminarnim tehničkim listovima proizvođača. Koji inverteri posjeduju sposobnost asimetričnog izlaza snage? S obzirom na to da bruto mjerenje postavlja veći naglasak na sposobnost invertera za asimetriju, preporuča se konzultirati izvođače radova o kompatibilnim inverterima. U SolarKitu podržavamo proizvode nekoliko proizvođača koji omogućuju faznu asimetriju. Evo nekoliko primjera:

Huawei: Huawei serija MAP0 inverterskih sustava predstavlja značajan napredak u tehnologiji solarnih invertera, osobito u pogledu fazno-simetričnog rada. Očekuje se da će biti lansirani 2024. godine i postaviti nove standarde u učinkovitosti i performansama.

1. Sposobnost fazne simetrije: Jedna od istaknutih značajki serije MAP0 je njezina sposobnost postizanja savršene fazne simetrije, što omogućuje optimalnu raspodjelu snage na sve faze trofazne mreže. Ova sposobnost osigurava učinkovitu upotrebu solarne energije i minimizira oslonac na mrežnu energiju.
2. 100% izlazna snaga po fazi: Za razliku od tradicionalnih invertera koji mogu raditi s smanjenom učinkovitošću po fazi, serija MAP0 može isporučiti 100% svoje nazivane izlazne snage po fazi. To znači da svaka faza dobiva svoju punu količinu solarne energije, maksimizirajući ukupnu učinkovitost sustava.
3. Napredno praćenje i kontrola: Huawei MAP0 serija invertera opremljena je naprednim funkcijama za praćenje i kontrolu, pružajući uvid u rad sustava u stvarnom vremenu i omogućujući daljinsko upravljanje i dijagnostiku. Ovo osigurava optimalno djelovanje sustava i olakšava proaktivno održavanje, minimizirajući vrijeme zastoja i maksimizirajući urod energije.
4. Visoka učinkovitost i pouzdanost: Temeljeni na Huawei-ovoj naprednoj tehnologiji i inženjerskoj stručnosti, MAP0 serija invertera pruža iznimnu učinkovitost i pouzdanost. Deye i SolaX inverteri mogu isporučiti maksimalno 50% svoje nazivane snage u jednoj fazi. Dodatno, kada su povezani s baterijom, ovi inverteri besprijekorno prelaze u otok način rada unutar 4 milisekunde, osiguravajući neprekidnu opskrbu energijom sličnu neprekidnoj opskrbi napajanjem (UPS). Osim toga, ovi inverteri uključuju ugrađeni izlaz za backup, omogućujući neprekidan rad električnih potrošača tijekom nestanka struje, pod uvjetom da je implementiran odgovarajući kritični krug korisnika. Ova održivost moguća je tijekom sunčanih dana s generiranjem solarne energije ili dok energija u bateriji ne bude iscrpljena.

*(ovisno o implementaciji kritičnog korisničkog kruga)
