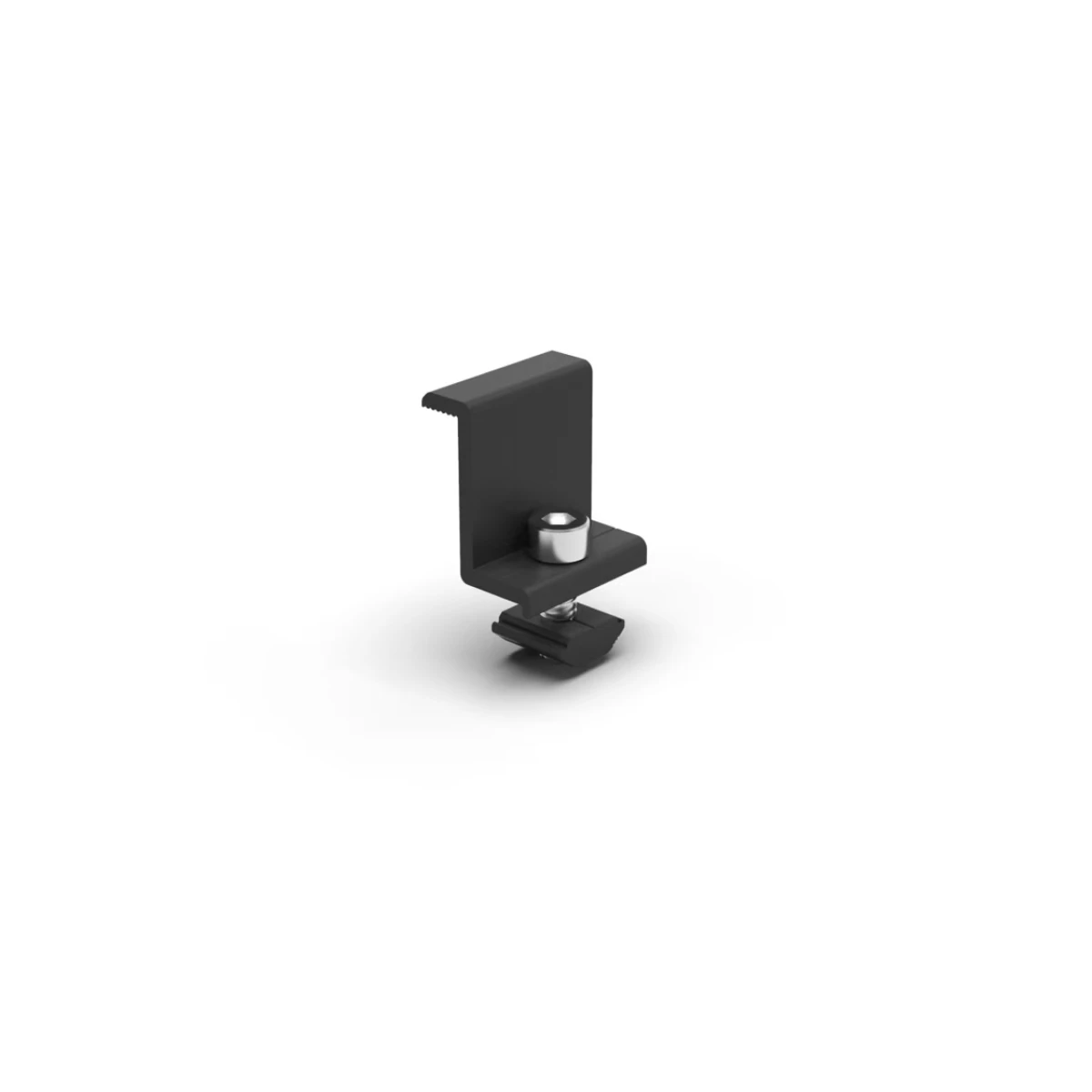

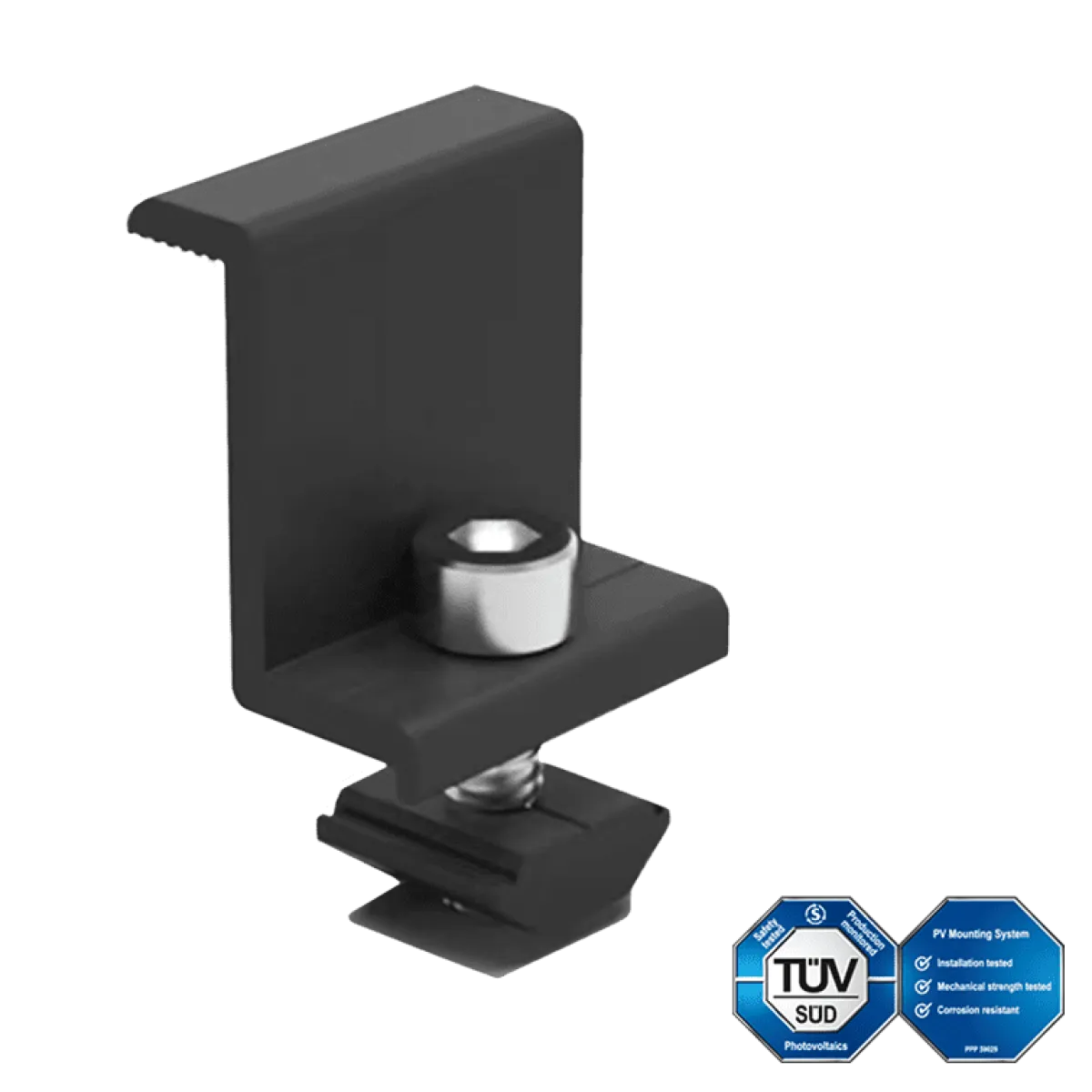

Enerack end clamp 30mm black

Koncová svorka Enerack 30 mm, černá

Enerack koncová svorka je hliníkový upevňovací prvek, který patří do systému lišt pro nosné konstrukce solárních panelů. Jejím úkolem je bezpečně upevnit moduly na obou okrajích řady panelů k montážní liště. Patří do kategorie BOS (Balance of System) – nejedná se o střídač ani regulátor, ale o mechanické montážní příslušenství, které je nezbytnou součástí nosné konstrukce, tvořící základ každého solárního systému.

Koncová svorka Enerack 30 mm, černá

Enerack koncová svorka je hliníkový upevňovací prvek, který patří do systému lišt pro nosné konstrukce solárních panelů. Jejím úkolem je bezpečně upevnit moduly na obou okrajích řady panelů k montážní liště. Patří do kategorie BOS (Balance of System) – nejedná se o střídač ani regulátor, ale o mechanické montážní příslušenství, které je nezbytnou součástí nosné konstrukce, tvořící základ každého solárního systému.

K čemu slouží?

Koncový svorkovec se používá při všech instalacích solárních panelů, kde se panely montují na hliníkovou montážní lištu: u rezidenčních systémů na šindelových střechách, u konstrukcí na plechových a šindelových střechách, stejně jako u komerčních a průmyslových (C&I) projektů s plochými střechami. Rozměr 30 mm je vhodný pro na trhu běžné monokrystalické moduly s rámem o tloušťce 30 mm – to je standardní tloušťka rámu u většiny dnešních panelů. Černé provedení se hodí zejména tam, kde je důležitá estetika celého systému: u panelů v celočerném provedení, na střechách rodinných domů a u náročnějších instalací v obytných objektech.

Jak to funguje?

Upínací prvek se připevňuje pomocí šroubu s T-hlavou do horní drážky lišty a shora přitlačuje rám panelu k liště. Na obou koncích řady panelů ji uzavírá po jednom koncovém upínacím prvku, uprostřed pak panely drží pohromadě mezilehlé upínací prvky. Při správném utažení zajišťuje takovou upínací sílu, která udrží modul na střeše i proti sání větru a zatížení sněhem, aniž by došlo k deformaci rámu.

Technické a systémové výhody

Eloxovaný povrch hliníku AL6005-T5 a šrouby z nerezové oceli (SUS304) společně zajišťují odolnost proti korozi, což je u solárního systému navrženého pro životnost 25+ let základní požadavek. Provedení o šířce 30 mm je kompatibilní se všemi standardními montážními lištami a s většinou panelů s rámem dostupných na trhu, takže není nutné plánovat nákup speciálně pro daný systém. Černé eloxování esteticky ladí s panely s černým rámem i s panely v provedení „full black“, takže vzhled střechy nenarušuje lesklý hliník.

Rozdíly

Na rozdíl od šedé verze s koncovým svorkovnicí 30–40 mm lze tuto variantu použít pouze pro tloušťku rámu 30 mm, na druhou stranu však poskytuje vizuálně čistší dojem. Pokud pracujete se smíšeným panelovým parkem nebo předem neznáte přesnou velikost rámu, je šedá varianta 30–40 mm flexibilnější. Pokud však s jistotou instalujete 30 mm panel v provedení „full black“, je tato černá varianta lepší volbou.

Důležité informace

Doporučuje se pouze pro rámy panelů o tloušťce přesně 30 mm – u modulů o tloušťce 35 nebo 40 mm nebude správně přiléhat. Před instalací vždy zkontrolujte tloušťku rámu v technickém listu panelu. Aby byla řada panelů kompletní, potřebujete na každou řadu dva koncové svorky, ostatní upevňovací body zajišťují mezilehlé svorky.

Recenze SOLARKIT

Tento koncový svorkový prvek se vyplatí zvolit, pokud pracujete s panely s 30 mm rámečkem v provedení „full black“ nebo s černým rámečkem a záleží vám na jednotném vzhledu střechy – typicky u prémiových rezidenčních projektů nebo pokud si konečný uživatel vybral panel „full black“ výslovně z estetických důvodů. Instalatérům, kteří pracují se smíšeným sortimentem panelů, doporučujeme spíše šedou univerzální verzi o tloušťce 30–40 mm, a to z důvodu zjednodušení skladových zásob. Před objednáním je vhodné počítat s dvojnásobným počtem koncových svorek na každý řádek v poměru k počtu panelů, plus 5–10 % rezervou.
